DAS/DBM 組合密封

COMPACT SEAL DAS TYPE A/BPOLYPAC® DBM

-雙向作用--密封和導向元件組合—

材料--丁腈橡膠，聚酯彈性體+POM

說明

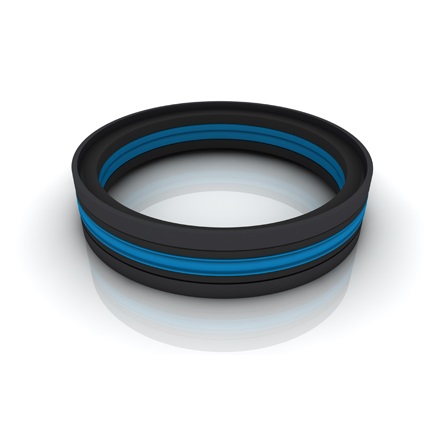

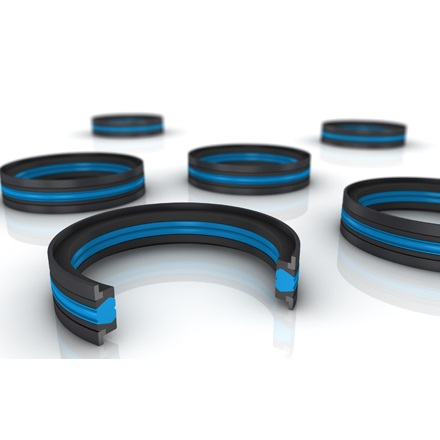

DAS/DBM 組合密封是一種雙作用的密封和導向元件，由一個彈體密封圈、兩個擋圈和兩個導向環組成。密封圈在靜態和動態都能起良好密封作用，而擋圈可防止橡膠密封圈被擠入密封間隙，導向環的作用是使活塞在缸筒內導向并吸收徑向力。這種設計提供了一種緊湊的密封與導向的組合，可用于開放式或封閉式安裝溝槽。

結構

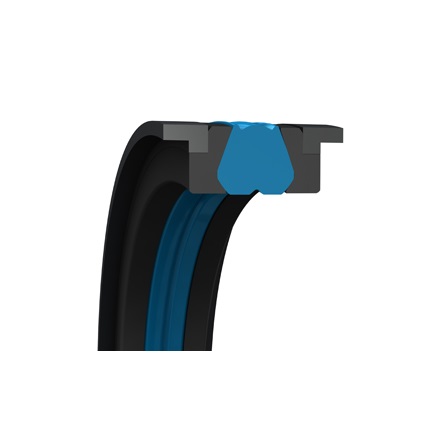

DAS/DBM組合密封在實際使用中幾種不同的截面幾何形狀，通常是根據現有的安裝溝槽來選擇確定的。

DAS型號A （訂貨號 PCA）

這種型號的產品特點是具有直線形的、長邊、L形截面的導向環。與B型產品相比，對于相同的缸筒直徑，它的溝槽深度較淺，適合于缸筒壁厚較薄的應用場合如伸縮油缸。

DAS型號B （訂貨號 PCB）
